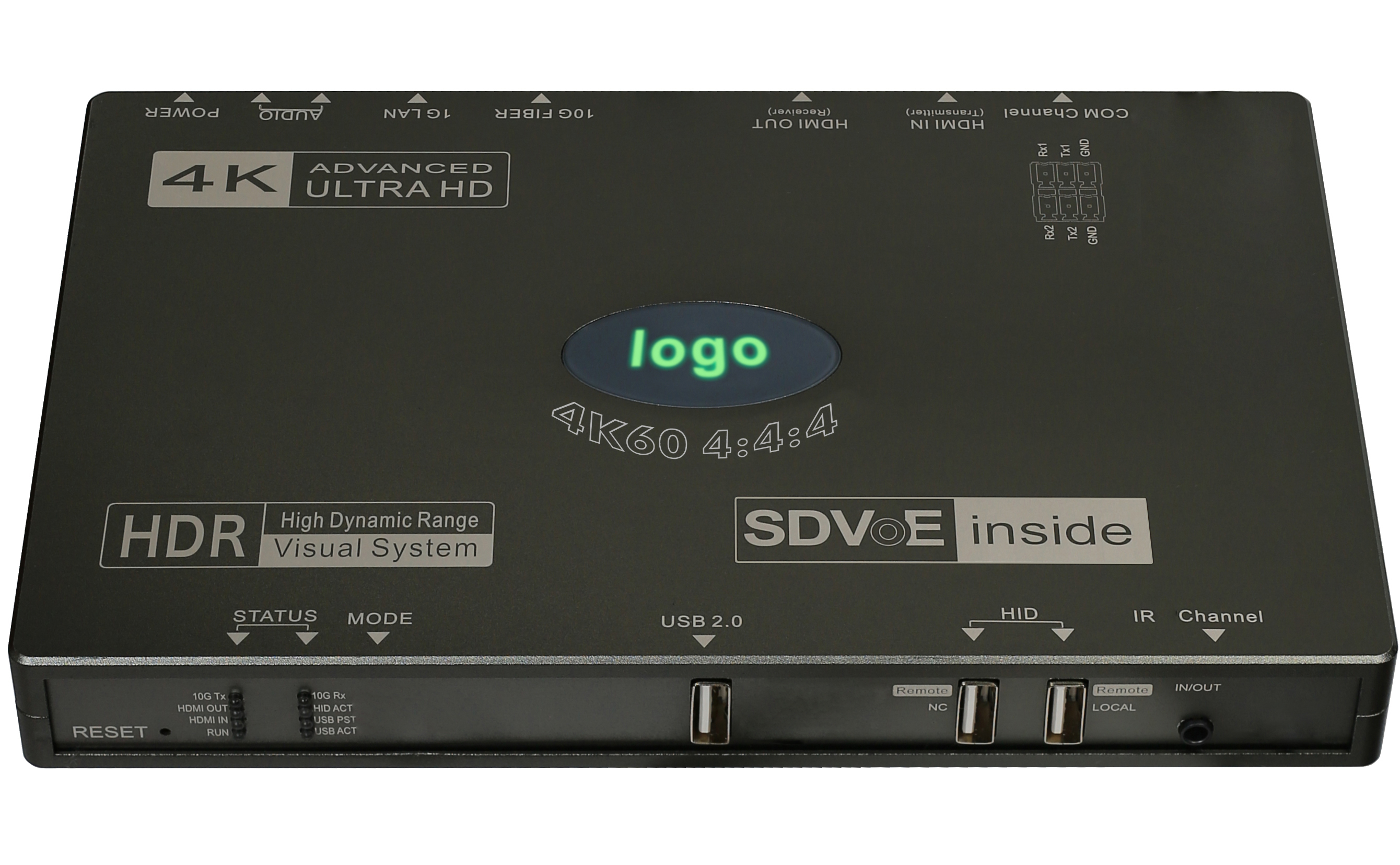

RUVD 4K60HZ 4:4:4收发一体双向分布式接口机

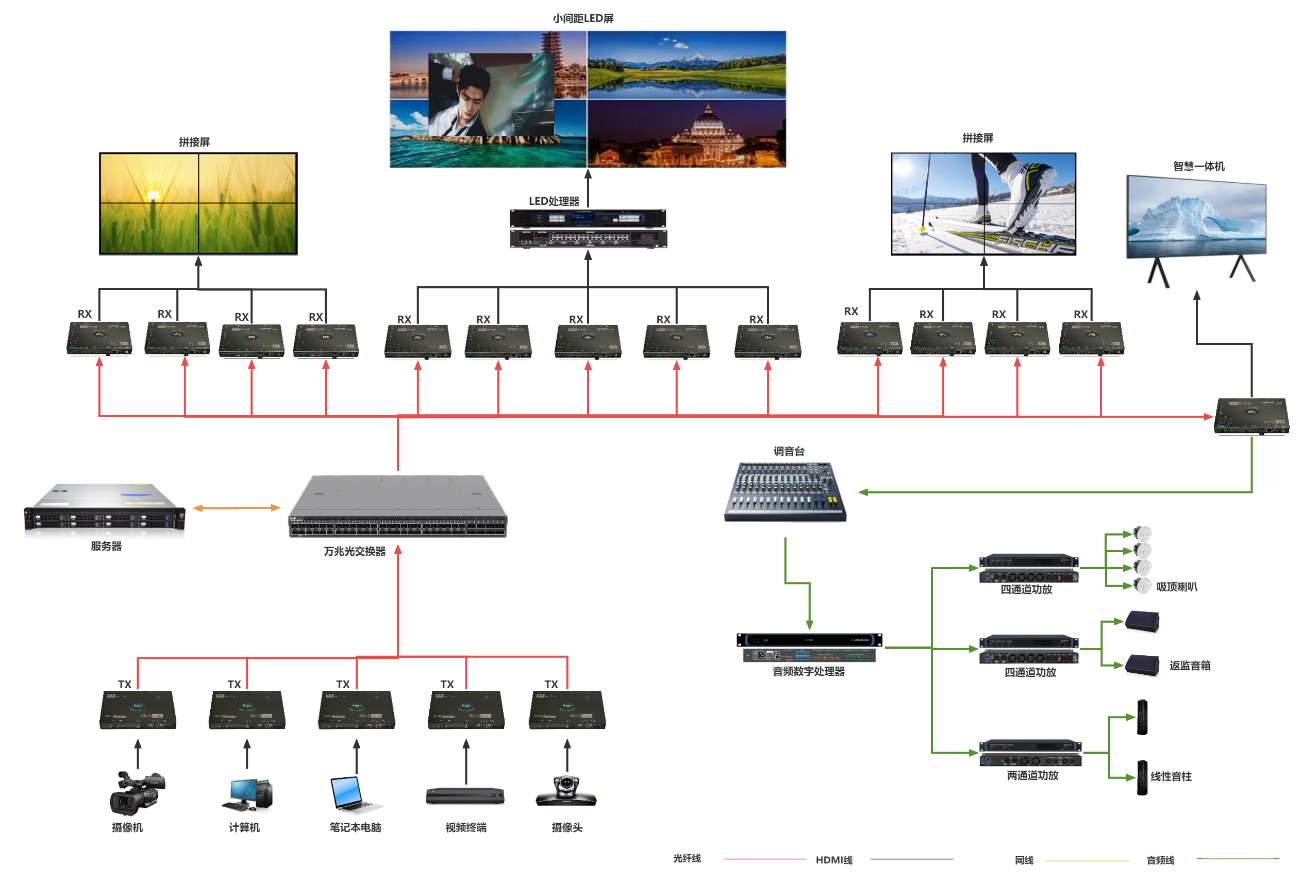

RUVD 4K60HZ 4:4:4收发一体双向分布式接口机，利用10G以太网技术实现视频、音频、以太网和其他控制信号进行矩阵切换、画面拼接功能。分辨率达4096*2160@60HZ 4:4:4，提供无损图像画质，无画面延迟、无压缩、无伪影。硬件搭配软件平台，具有可扩展性、多功能性，支持各种不同的应用，包括点对点扩展、矩阵无缝切换、视频墙显示。为了获得更好的灵活性，多种信号包括视频、IR等都可以特殊编码经10GbE交换机路由到任何接收机。

产品特性

1、	同编同解功能，在做解码输出的同时也可接入输入信号源分发到其他输出节点；
2、	支持最高4096x2160@60HZ 4：4：4及HDR10 视频的无延时无压缩传输；
3、	支持基于10GB带宽光纤传输，分布式节点本身支持1G网络扩展接口和10G信号传输接口；
4、	分辨率支持800x600~4096x2160，支持自定义分辨率采集或输出，支持EDID在线管理；
5、	支持HDMI2.0,HDCP2.2和HDCP1.4；
6、	支持视频信号无缝切换功能，支持视频墙拼接功能,支持单屏最大32画面分割功能。
7、	支持USB-HID,支持USB2.0数据传输（选配）
8、	支持HDMI内嵌音频解嵌及模拟音频加嵌，支持同步或异步传输；
9、	支持外部音频矩阵切换功能；
10、	标配可编程外设串行接口；支持视频码流无限分发；
11、	所有输入输出节点能够即插即配，且支持图像热插拔并实时指示；
12、	高亮LED指示灯：可指示10G以太网数据收发，HDMI输入输出状态；
13、	电源接口：支持12V适配器供电，螺纹锁扣，防止掉落；
14、	采用高强度铝合金机壳CNC，拉丝阳极，桌面式设计，体积小巧，可上机架（加托盘）；
15、	采用嵌入式硬件，确信7*24小时稳定运行；
16、	支持RS232双向传输及RS232矩阵功能
17、	分布式网络架构，系统中任意一个单元故障，均不影响系统继续运行，仅影响该单元对应的局部功能

技术参数

	参数
视频输入接口	1路HDMI
视频输出接口	1路HDMI
输入分辨率	3840*2160@60HZ
输出分辨率	3840*2160@60HZ
音频输入接口	1 路3.5 mm立体声模拟音频
音频输出接口	1 路3.5 mm立体声模拟音频
千兆网络接口	1*RJ45
万兆光纤接口	1*SFP
控制接口	RS2322，IR1
USB接口	USB-HID2 USB2.01
复位按钮	1*RESET
供电电源	DC12V2A 螺纹锁扣
功耗	≤10W
尺寸	210mm135mm24mm
重量	1KG
